Универсальная точка доступа (тип УТД1-01)

С появлением переносных устройств в шахте (планшеты, смартфоны), стала актуальна  задача построения сетей передачи данных на основе беспроводных технологий. Передача технологических параметров с подвижного оборудования (дигель-гидравлических локомотивов, проходческих и очистных комбайнов и т.д.), так же может быть решена благодаря применению беспроводных технологий. Универсальная точка доступа (тип УТД1) позволяет передавать данные по беспроводной сети на основе стандарта IEEE802.11a/b/n на расстояние до 100 метров в условии прямой видимости. Разработанное нашей компанией Устройство технического зрения шахтное (тип УТЗШ-11 и УТЗШ-М) позволяет передавать данные по сети WiFi с камер подвижных машин и механизмов.

Обозначение изделия
Область применения
Общие характеристики
Варианты исполнения
Документы

Обозначение изделия

УТД1

Область применения

Подземные выработки шахт опасные по газу (метану) и/или угольной
пыли в соответствии с Федеральными нормами и правилами в области промышленной безопасности
«Правила безопасности в угольных шахтах», Утвержденных Приказом Ростехнадзора от 19.11.2013г.
№-550.

Общие характеристики

  • Маркировка взрывозащиты: PO Ex ia I Ma (для исполнений без 100Base-FX) и PO Ex ia op is I Ma (для исполнений с 100Base-FX)
  • Напряжение питания: 9-20 В.
  • Степень защиты по ГОСТ 14254-96: IP54.
  • Потребляемый ток, не более: 300 мА.
  • Габаритные размеры, мм: 575x100x52
  • Масса, кг, не более: 2,3
  • Параметры интерфейса 100Base-FX:
     - Скорость передачи данных до
       100 Мбит/сек.;
     - Мощность оптического излучения,
       мВт 0,16;
     - Расстояние передачи данных до 20 км;
     - Линия передачи данных одномодовое
       оптоволокно 9/125 мкм;
     - Тип передатчика дуплекс.
  • Параметры интерфейса 100Base-TX:
     - Скорость передачи данных до
       100 Мбит/сек.;
     - Расстояние передачи данных до 70 м.
  • Параметры интерфейса EIA/TIA-485 (RS-485):
     - Скорость передачи данных до
       10 Мбит/сек.;
     - Расстояние передачи данных до 1200 м.

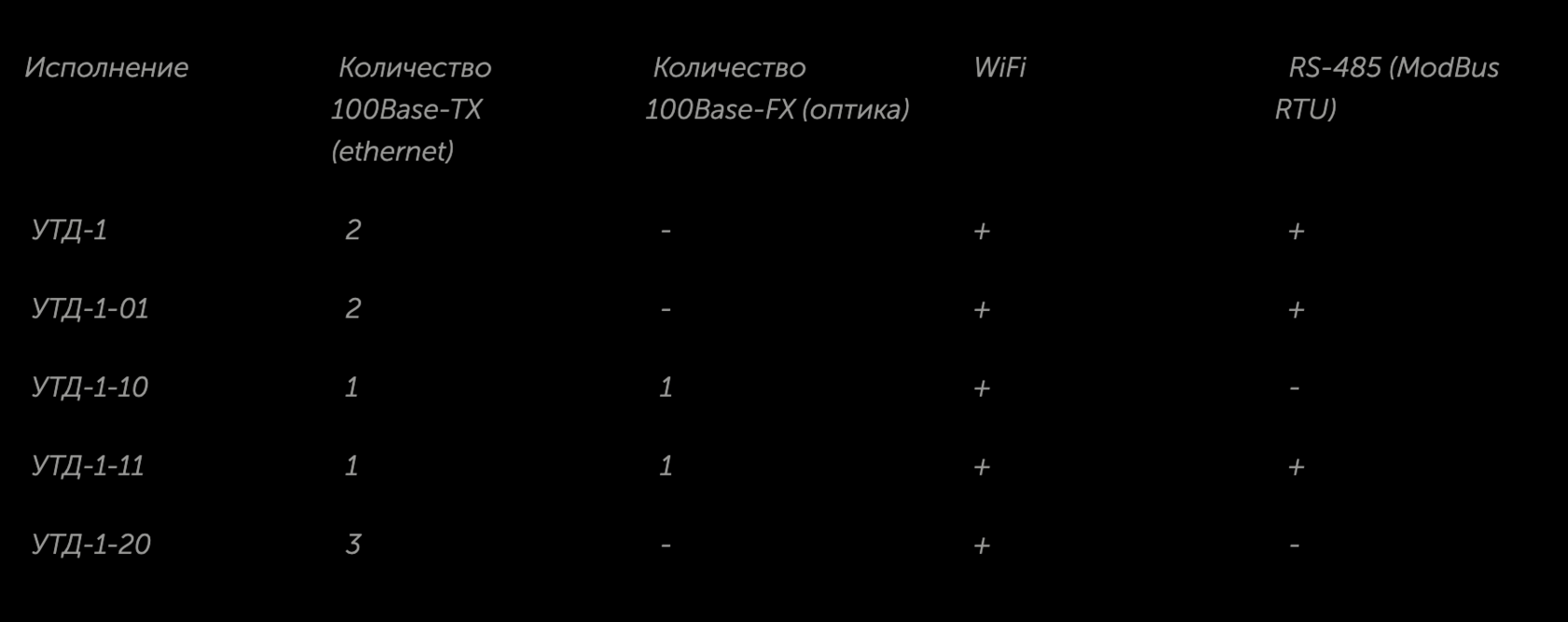

Варианты исполнения
